CE
Hersteller- beziehungsweise Importeurserklärung, dass die einschlägigen EU-Anforderungen erfüllt werden. CE ist kein unabhängiges Prüfzeichen.
Symbollexikon
Zeichen auf Leuchten.
Einfach erklärt.
Technische Kennzeichnungen geben Auskunft über Sicherheit, Schutzklasse, Montage, Umwelt und Einsatzbedingungen.
HinweisDas zugrunde liegende Dokument stammt aus 2013. Diese Seite übernimmt bewährte Grundbedeutungen in vereinfachter Form. Für Planung, Kennzeichnung und Konformitätsbewertung gelten stets die aktuellen Normen und Rechtsvorschriften sowie die Herstellerunterlagen.
Konformität & Prüfung
Konformität & Prüfung
ENEC
Freiwilliges europäisches Zertifizierungszeichen für elektrische Produkte und Komponenten.
VDE
Freiwilliges Prüf- und Zertifizierungszeichen für elektrotechnische Erzeugnisse.
GS
Freiwilliges Zeichen „Geprüfte Sicherheit“ für Produkte im deutschen Markt.

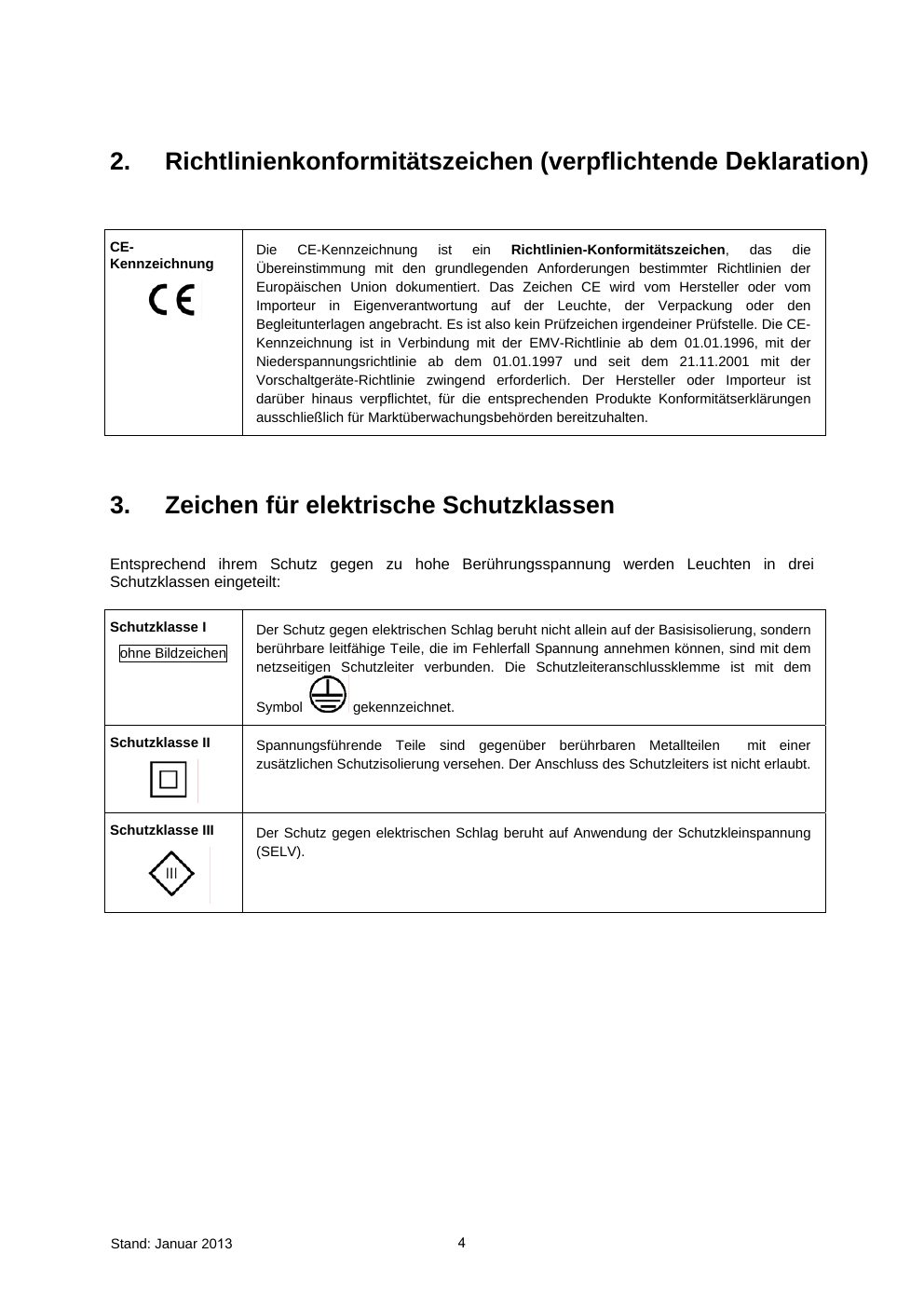

Elektrische Schutzklassen
Elektrische Schutzklassen
⏚ Schutzklasse I
Berührbare leitfähige Teile sind mit dem Schutzleiter verbunden.
▣ Schutzklasse II
Doppelte oder verstärkte Isolierung; ein Schutzleiteranschluss ist nicht vorgesehen.
Ⅲ Schutzklasse III
Schutz durch Schutzkleinspannung, beispielsweise SELV.

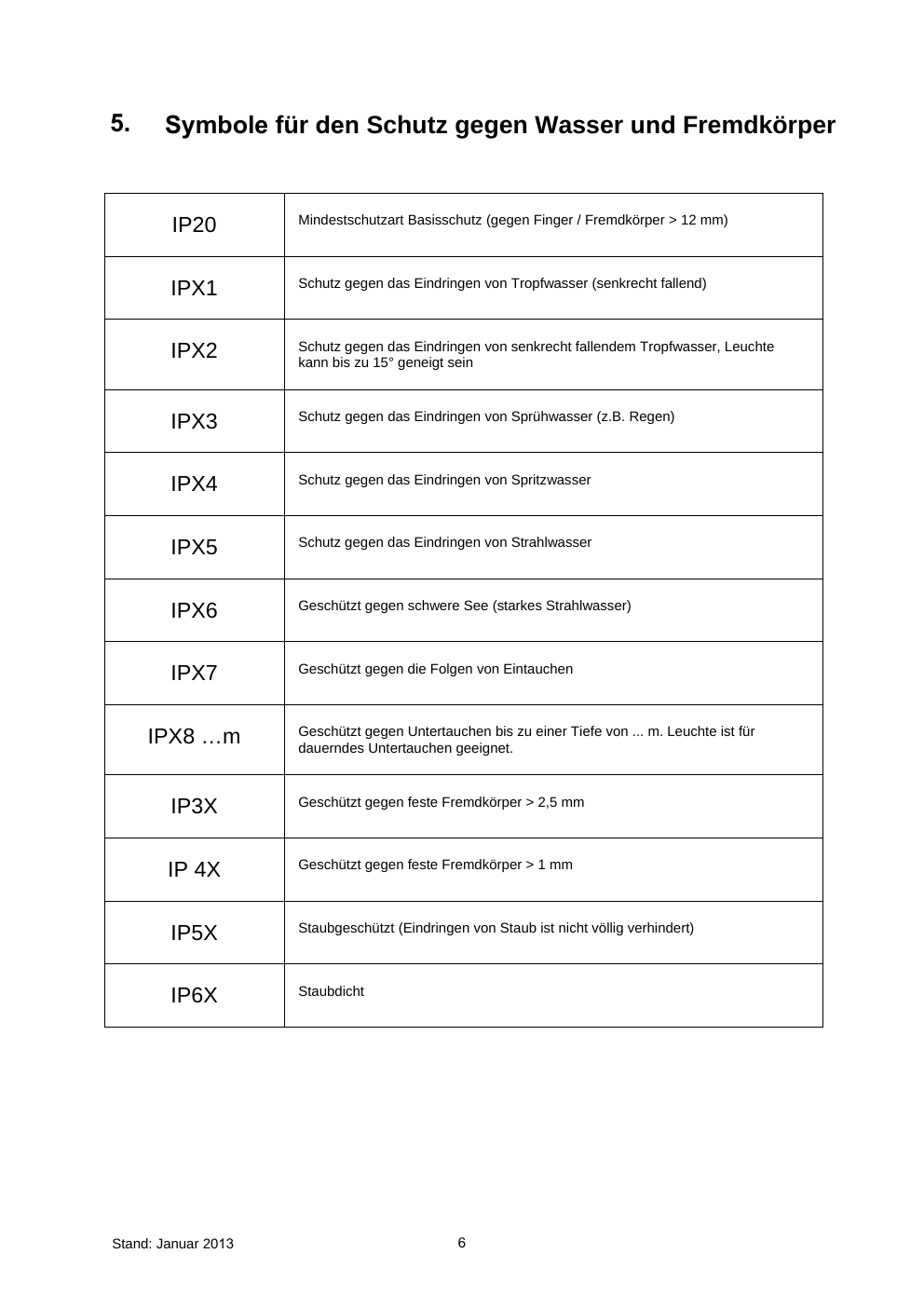

IP-Schutzarten
IP-Schutzarten
IP20
Basisschutz gegen Fingerberührung und größere feste Fremdkörper; kein ausgewiesener Wasserschutz.
IP44
Schutz gegen feste Fremdkörper größer 1 mm und Spritzwasser.
IP54
Staubgeschützt und gegen Spritzwasser geschützt.
IP65
Staubdicht und gegen Strahlwasser geschützt.
IP67
Staubdicht und gegen zeitweiliges Untertauchen geschützt.
IP68
Staubdicht; Eignung für dauerhaftes Untertauchen nur nach Herstellerangabe und festgelegten Bedingungen.
Montage & Temperatur
Montage & Temperatur

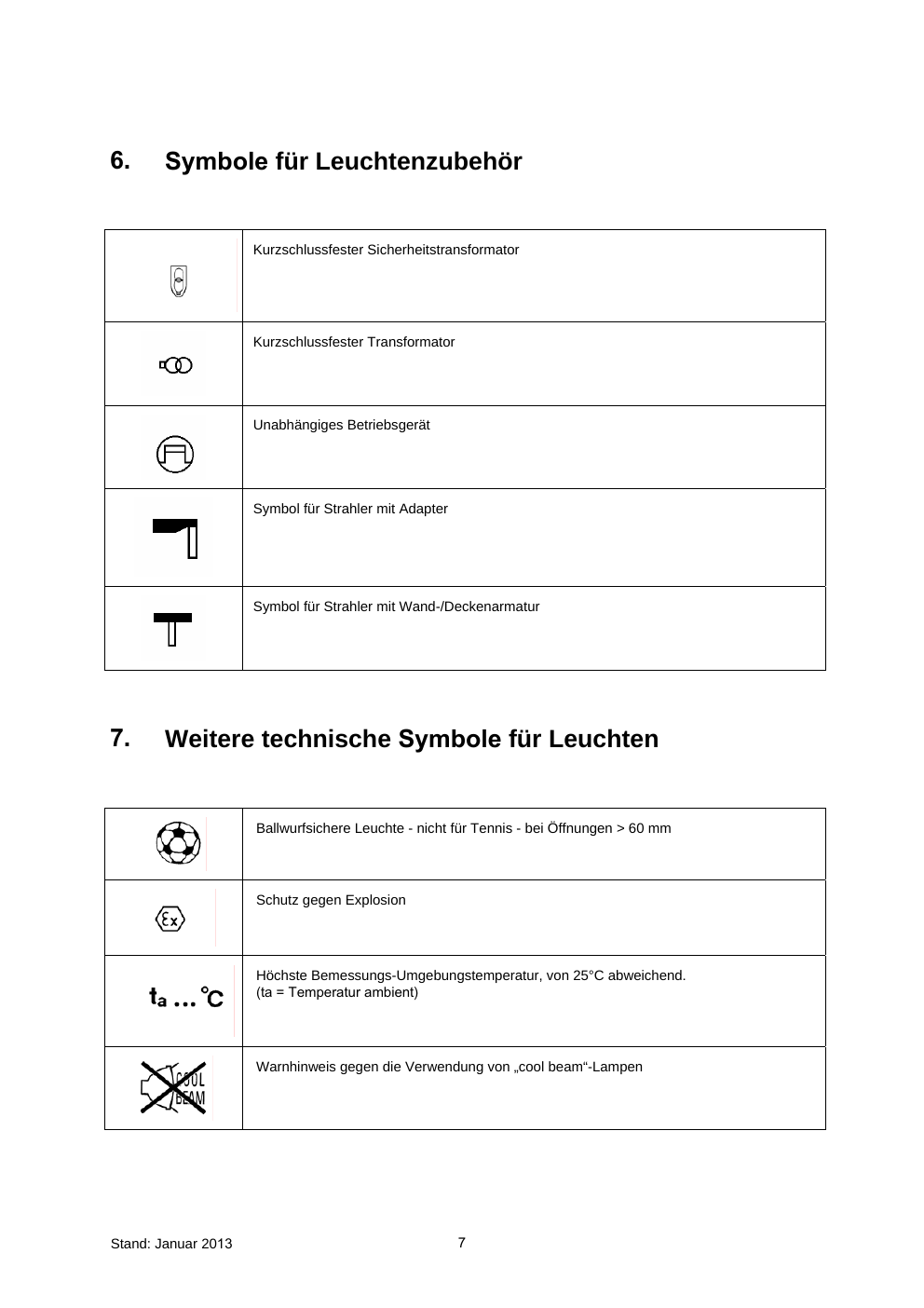

ta
Höchste zugelassene Umgebungstemperatur, wenn sie vom üblichen Referenzwert abweicht.
tc
Messpunkt beziehungsweise maximal zulässige Gehäusetemperatur eines Betriebsgeräts.
Nicht abdecken
Leuchte oder Betriebsgerät darf nicht mit Wärmedämmmaterial bedeckt werden.

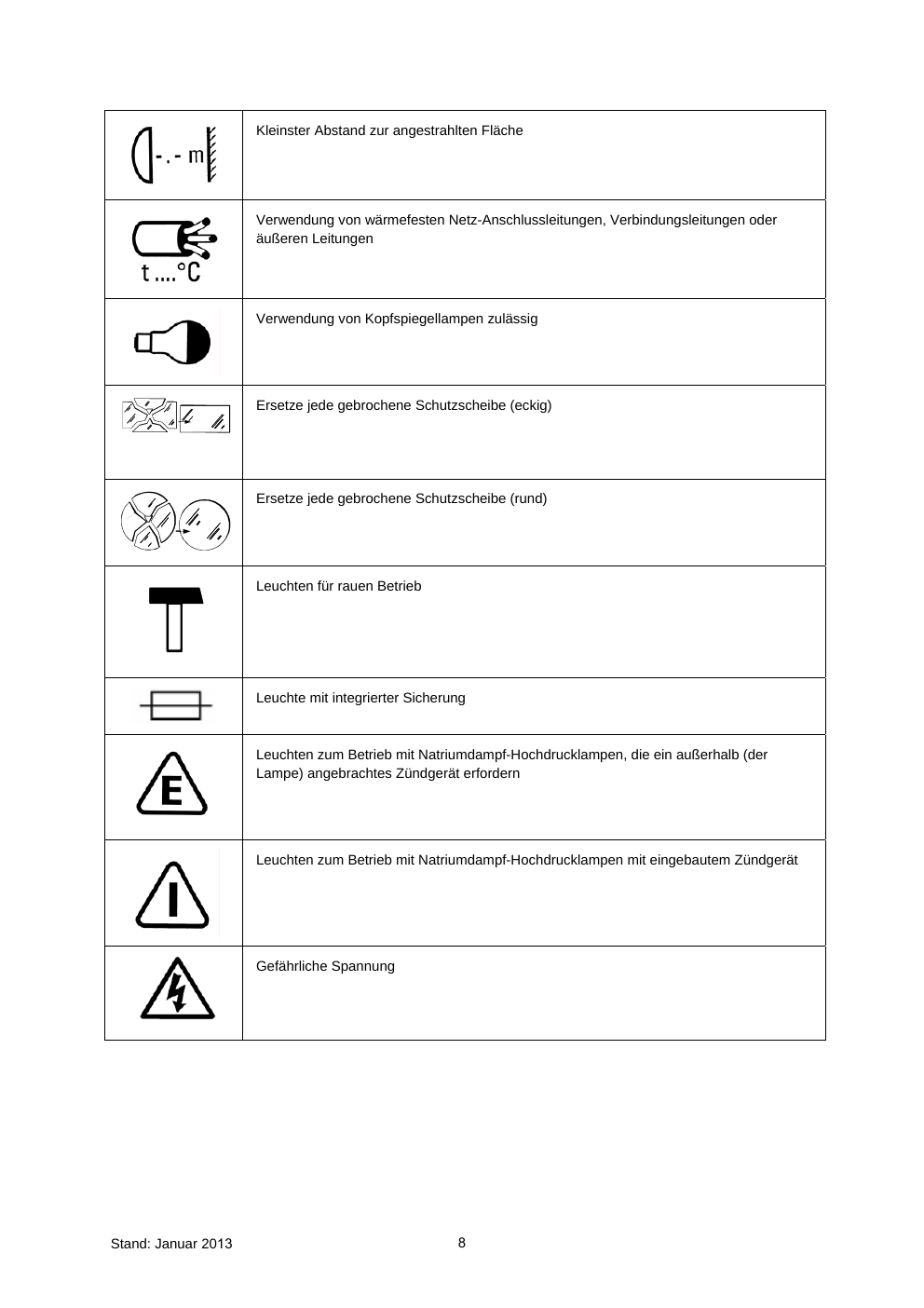

Mindestabstand
Kleinster zulässiger Abstand zwischen Strahler und angestrahlter Fläche.
Deckenmontage
Kennzeichnet eine zugelassene Montageposition an der Decke.
Nicht dimmbar
Leuchte oder Lichtquelle darf nicht an einem Dimmer betrieben werden.
Umwelt & Entsorgung
Umwelt & Entsorgung
Durchgestrichene Mülltonne
Elektro- und Elektronikgeräte getrennt sammeln und nicht über den Hausmüll entsorgen.
RoHS
Beschränkung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Recyclingcode
Werkstoffkennzeichnung, die die sortenbezogene Verwertung unterstützt.
Energiekennzeichnung
Kennzeichnung der Energieeffizienz nach dem jeweils geltenden Regelwerk.
Umgang mit Lampen
Umgang mit Lampen
Schutzhandschuhe
Handschutz wird beim Einsetzen oder Wechsel empfohlen.
Augenschutz
Bei bestimmten Lichtquellen oder Arbeiten ist geeigneter Augenschutz erforderlich.
UV-Strahlung
Warnung vor ultravioletter Strahlung während des Betriebs.
Beschädigte Schutzscheibe ersetzen
Eine gebrochene oder beschädigte Abdeckung muss vor dem Weiterbetrieb ersetzt werden.
Spannungsfrei arbeiten
Montage und Lampenwechsel nur bei abgeschalteter und gesicherter Stromversorgung.
Kennzeichnung prüfen
Produktunterlagen gezielt anfordern
Bei konkreten Produkten sind Typenschild, Datenblatt und Montageanleitung maßgebend.
